丸形給気口用「エリア」の選び方

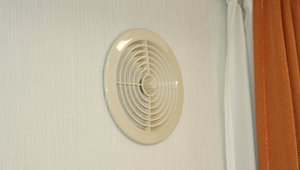

1.給気口の形を確認します。 丸形給気口はこのような形をしています。
給気口サンプル
給気口サンプル給気口サンプル

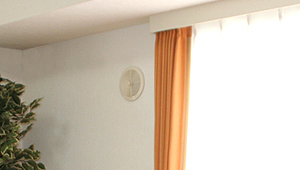

※お部屋のこんなところに給気口があります。

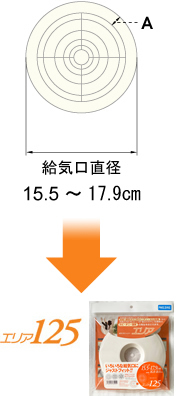

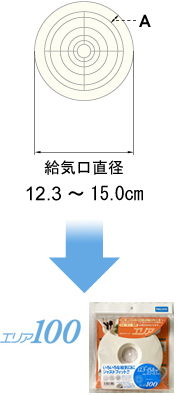

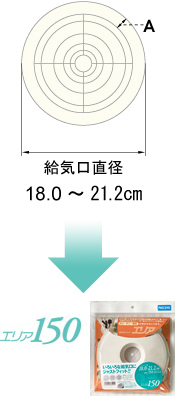

2.給気口の直径を測り、適合サイズのエリアを選びます。

プラスチック製給気口の場合
金属製(アルミ・ステンレス製)の方は、こちらをご覧下さい。
100

別売プレートが必要な場合があります。
下段の
【注釈1】をご参照ください。
100 100

別売プレートが必要な場合があります。
下段の
【注釈2】をご参照ください。

給気口の設置状況や形状によりエリアをご利用いただけない場合があります。

●上図「A」で示す箇所の幅が最低1cm以上必要です。幅が満たない形状の給気口へエリアを取付けることができません。
●周囲に柱などの障害物がある場合はエリアを取り付けることができません。
給気口の周囲に最低3cm以上の空きスペースが必要です。
●給気口前面を押して開く「プッシュタイプ」や側面に給気用のスリット(窓)があるタイプの給気口へ
  エリアを取り付けることができません。



●別売りプレートについて
(エリア100・150のみ)

【注釈1】
写真のように周囲がすり鉢状に凹んだ給気口へ「エリア100」を取り付けるには

「凹面形状給気口専用取付プレート/エリア100対応」が必要です。

  凹面形状給気口専用取付プレート

■エリア100対応

 凹面形状給気口専用取付プレート
 (オープンプライス)




直径11cmの給気口へ「エリア100」を取付けるには「11cm直径給気口用取付プレート」が必要です。
(注:給気口周囲に5cm以上の空きスペースが必要)

  11cm直径給気口用取付プレート

■11cm直径給気口用取付プレート

 (オープンプライス)


【注釈2】
写真のように周囲がすり鉢状に凹んだ給気口へ「エリア150」を取り付けるには

「凹面形状給気口専用取付プレートII/エリア150対応」が必要です。

  凹面形状給気口専用取付プレートII

■エリア150対応

 凹面形状給気口専用取付プレートII

 (オープンプライス)
